Winkelstützmauer für eine Schule: Schutz vor Hangwasser in 9 Ferienwochen

Fertige Winkelstützmauer mit modellierter Böschung vor dem Schulgebäude

Bei Regen drang Hangwasser in das erst wenige Jahre alte Gebäude einer Schule in Niederösterreich. Abhilfe schafft eine rund 120 Meter lange Winkelstützmauer mit Drainage. Gebaut werden konnte sie nur in den Sommerferien.

HerausforderungEin Hang direkt am Gebäude

Die Schule liegt direkt am Fuß eines bewaldeten Hangs. Ohne Schutz gelangte das Wasser bei stärkerem Regen bis an die Fassade und ins Gebäude.

Zwei Bedingungen machten die Baustelle anspruchsvoll: Der Bereich entlang des Gebäudes ist ein Fluchtweg und durfte nur gesperrt werden, solange kein Unterricht stattfindet. Und erreichbar war die Baustelle nur durch einen Tunnel mit 3,50 m Durchfahrtshöhe.

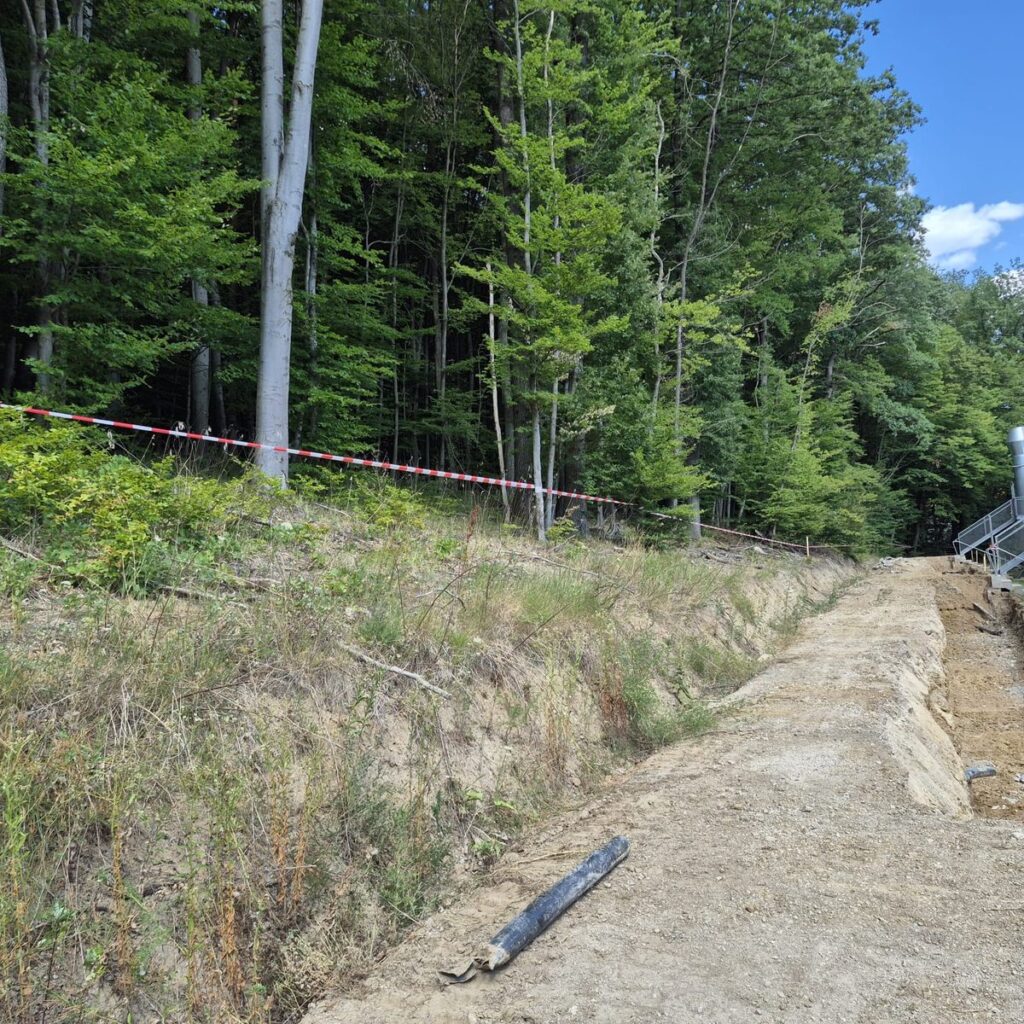

Bewaldeter Hang oberhalb des Schulgebäudes
Vorher: Hang oberhalb der Schule

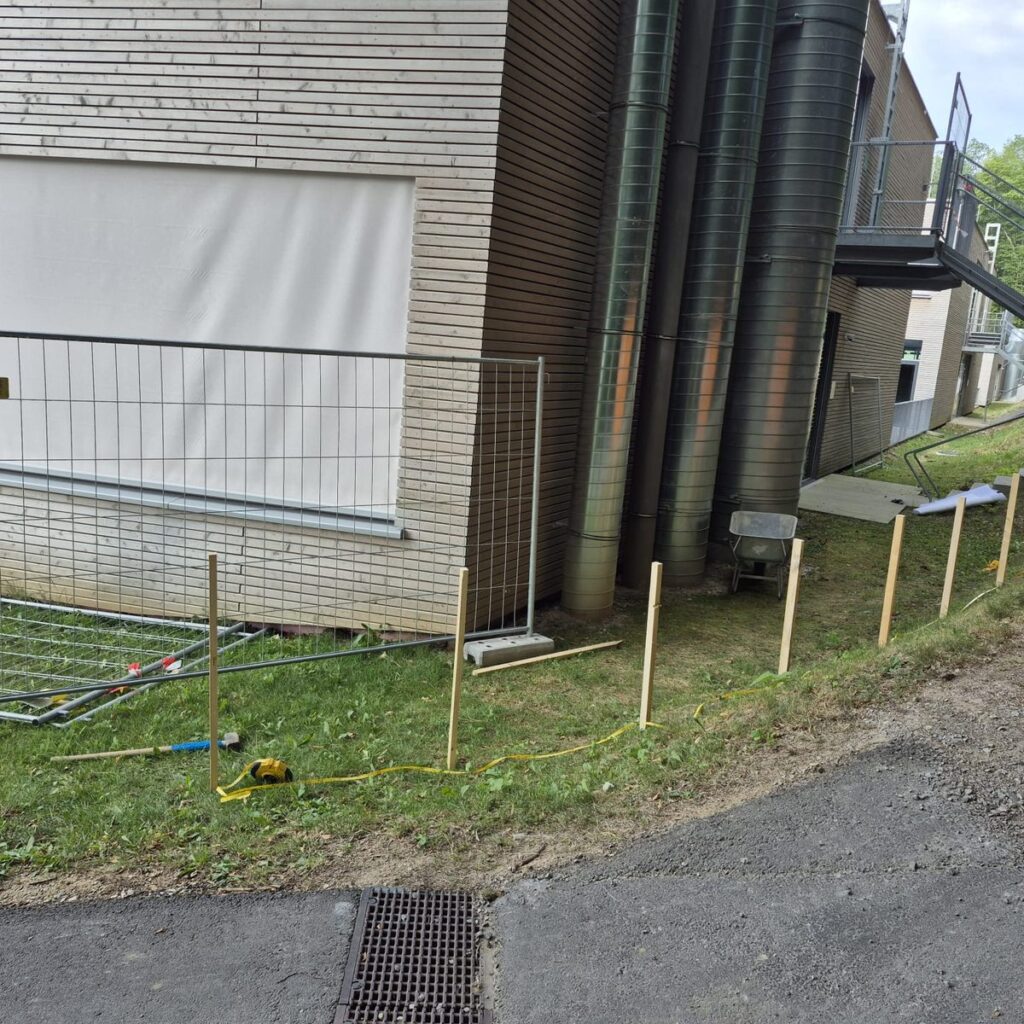

Schulgebäude direkt am Hangfuß
Vorher: Gebäude am Hangfuß
Fluchtweg-Stiege der Schule vor Baubeginn
Vorher: Fluchtweg der Schule

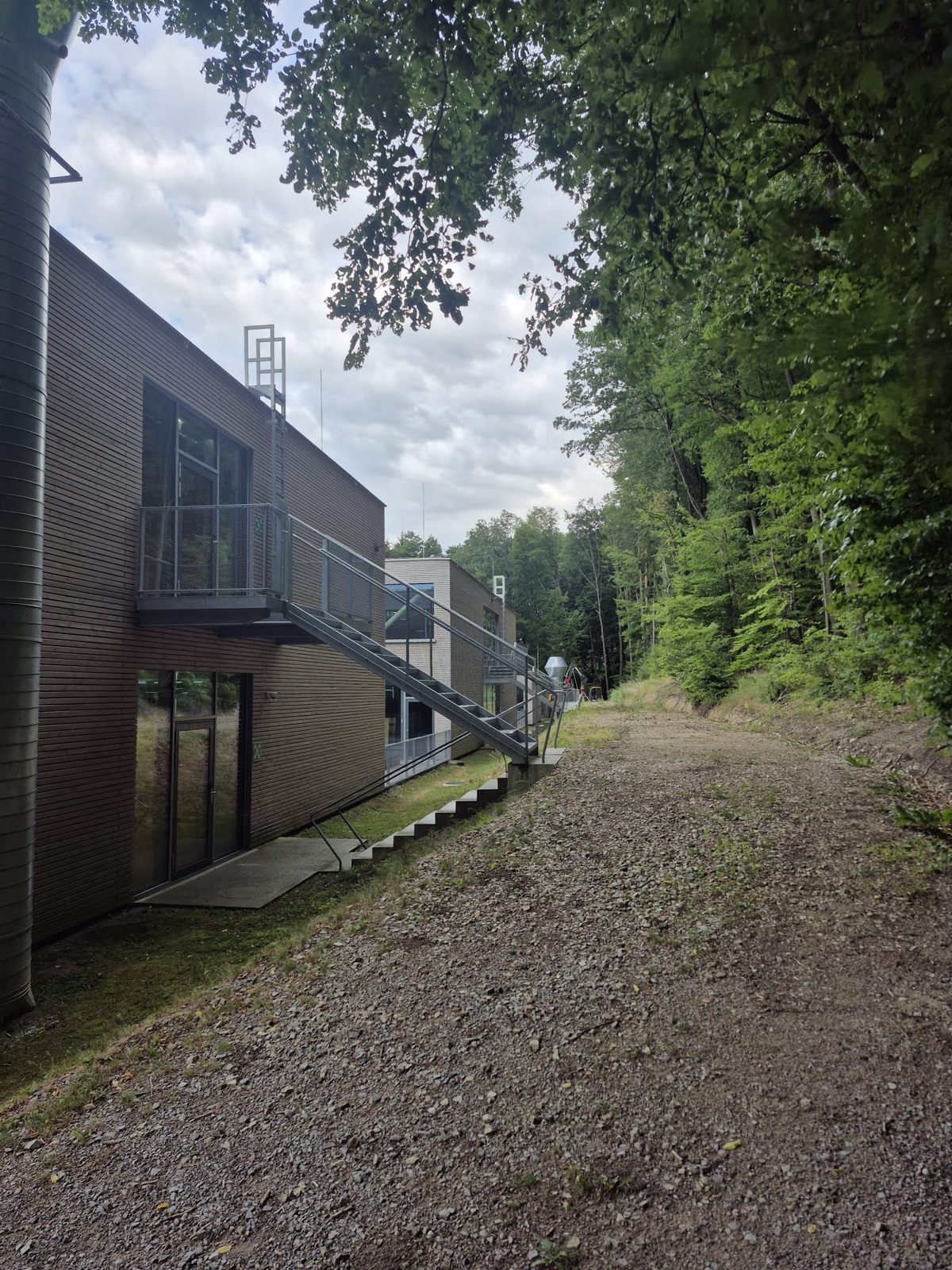

Weg am Schulgebäude vor den Arbeiten
Vorher: Weg entlang des Gebäudes

LösungsansatzLogistik für Tunnel und Ferienfenster

Planung und Statik lagen bei einem Planungsbüro, die örtliche Bauaufsicht begleitete die Arbeiten. emasan übernahm die gesamte Ausführung und stimmte Logistik und Abfolge der Arbeiten genau auf die verfügbare Zeit ab. Für den Transport durch den Tunnel kamen Spezialmaschinen zum Einsatz.

ArbeitsprozessVom Aushub bis zur Böschung

  1. Aushub: Baugrube entlang des Gebäudes am Hangfuß ausgehoben
  2. Sauberkeitsschicht: Unterbeton als ebene Grundlage für die Mauerelemente hergestellt
  3. Versetzen: Winkelstützelemente nach Plan und Statik versetzt
  4. Abdichtung: Fugen zwischen den Elementen abgedichtet
  5. Drainage: Drainageleitung mit Vlies entlang der gesamten Mauer verlegt
  6. Hinterfüllen und Gelände: Mauer hinterfüllt, Gelände modelliert, Böschung gesichert
Bagger beim Aushub entlang des Schulgebäudes
Aushub entlang des Gebäudes

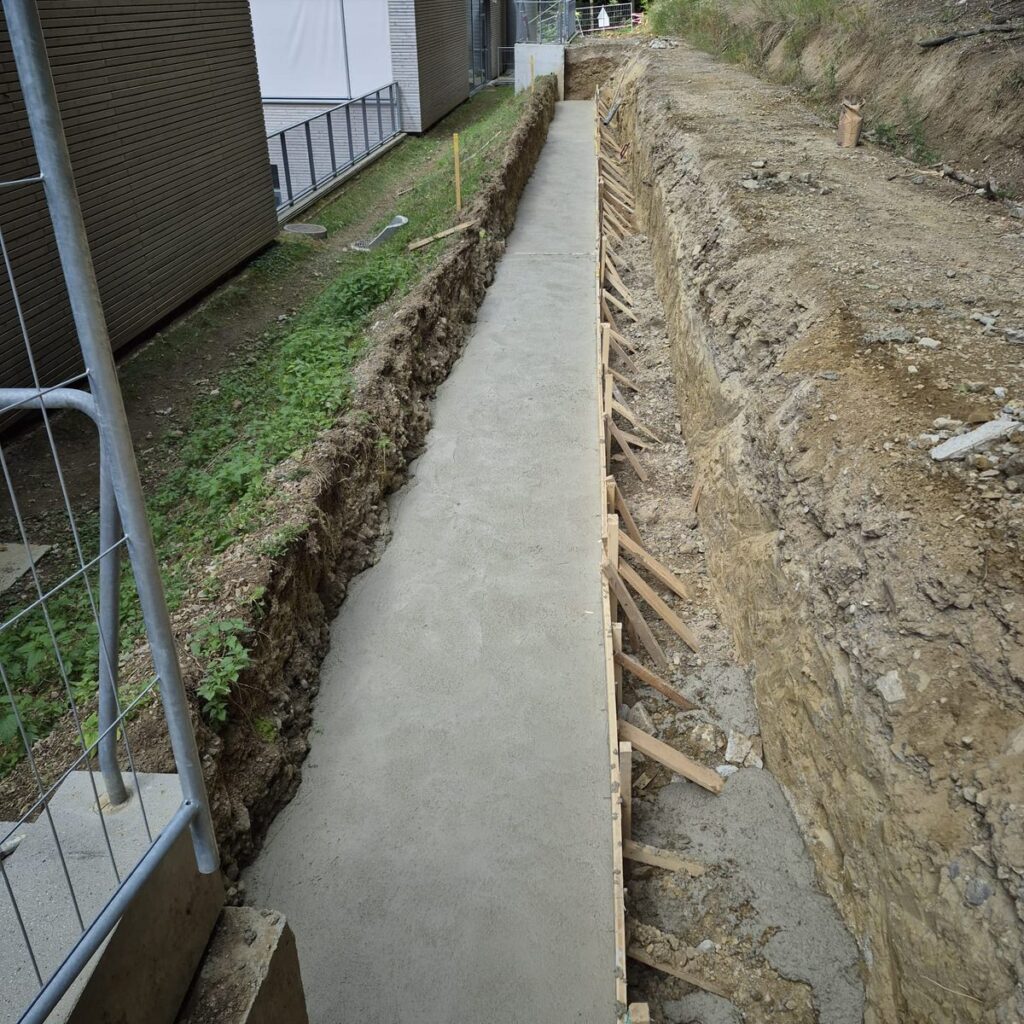

Betonierte Sauberkeitsschicht in der Baugrube
Sauberkeitsschicht betoniert
Versetzte Winkelstützelemente aus Beton entlang des Gebäudes
Winkelstützelemente versetzt

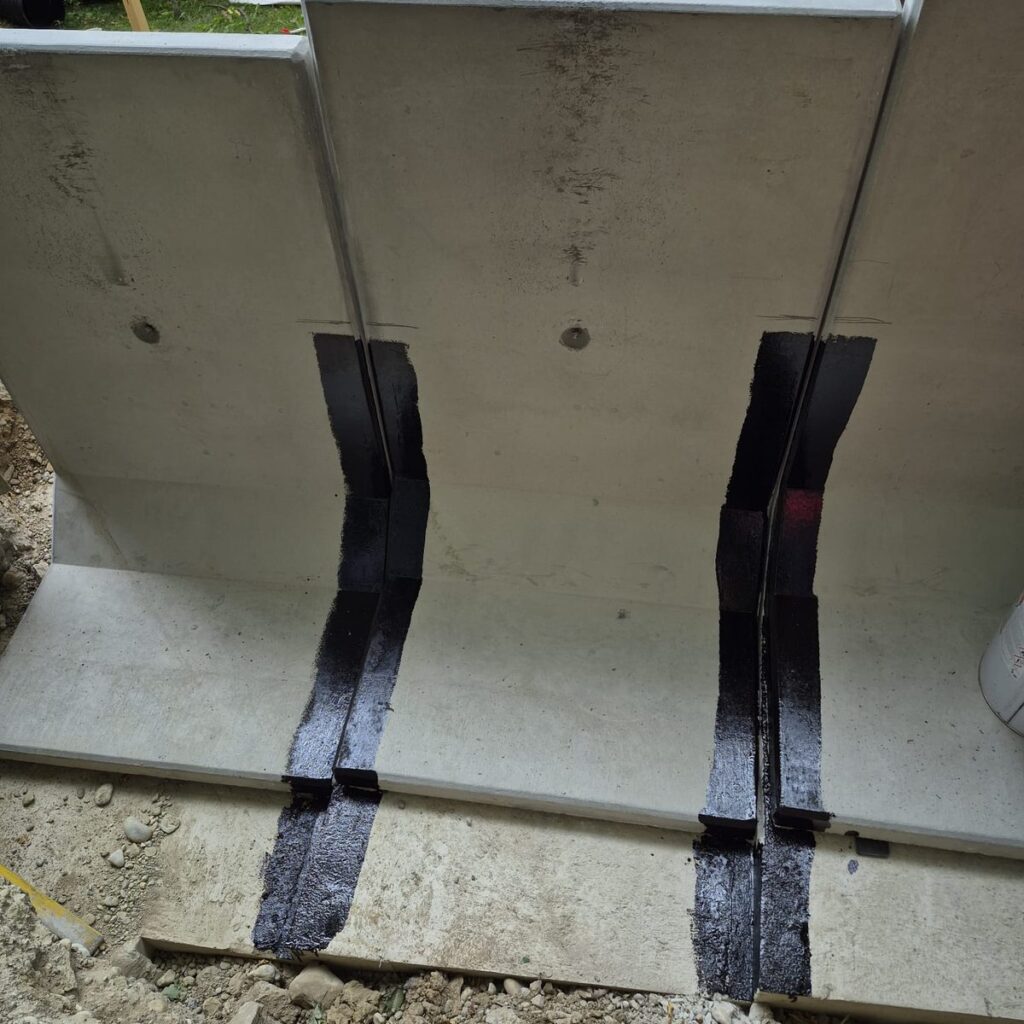

Abgedichtete Fugen zwischen zwei Betonelementen
Fugen zwischen den Elementen abgedichtet
Drainageleitung mit Vlies hinter der Stützmauer
Drainage mit Vlies
Mit Schotter hinterfüllte Stützmauer
Hinterfüllung mit Schotter

ErgebnisDas Wasser fließt am Gebäude vorbei

Die Drainage leitet das Hangwasser künftig am Gebäude vorbei, die Böschung dahinter ist gegen Erosion gesichert. Für die Schule entscheidend: Zum Unterrichtsbeginn war der Fluchtweg wieder nutzbar.

Fertige Winkelstützmauer mit modellierter Böschung vor dem Schulgebäude
Nachher: Stützmauer und Böschung

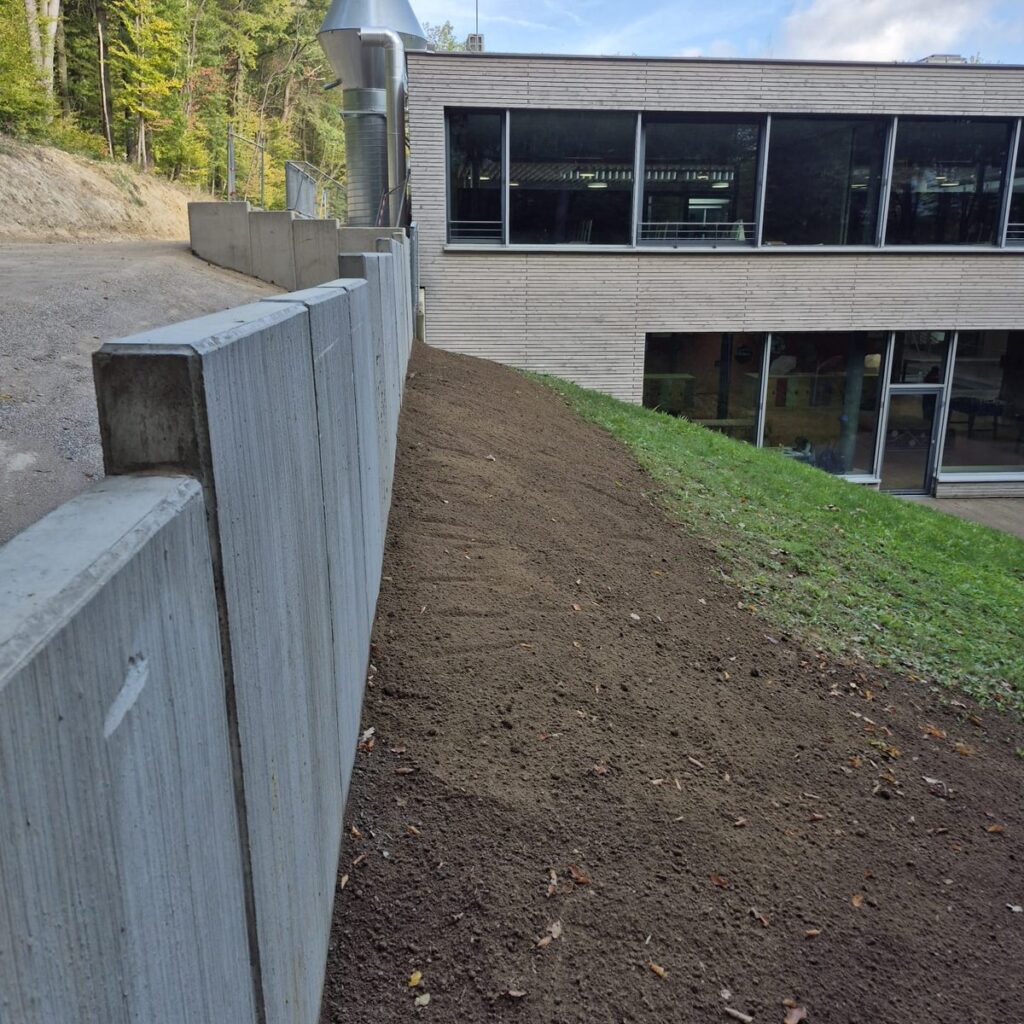

Fertige Stützmauer in der Seitenansicht
Nachher: Stützmauer in der Seitenansicht
Böschung mit Erosionsschutzmatte zwischen Stützmauer und Gebäude
Nachher: Böschung mit Erosionsschutz
Weg entlang der fertigen Stützmauer am Waldrand
Nachher: Weg entlang der Stützmauer

FazitDas Ferienfenster gibt den Takt vor

Bei Schulen gibt das Ferienfenster den Takt vor. Mit genauer Vorbereitung und passender Logistik lässt sich darin auch ein größeres Bauvorhaben umsetzen, selbst wenn schon die Zufahrt eine Herausforderung ist.

Mehr zu Arbeiten rund ums Gebäude finden Sie auf der Seite Außenflächen. Eine weitere Schulreferenz zeigt die Schulfassade in Wiener Neustadt.
